CMT5105

CMT5205

CMT5305

CMT5605

最大试验力

50KN

100KN

200KN

300KN

600KN

设备名称

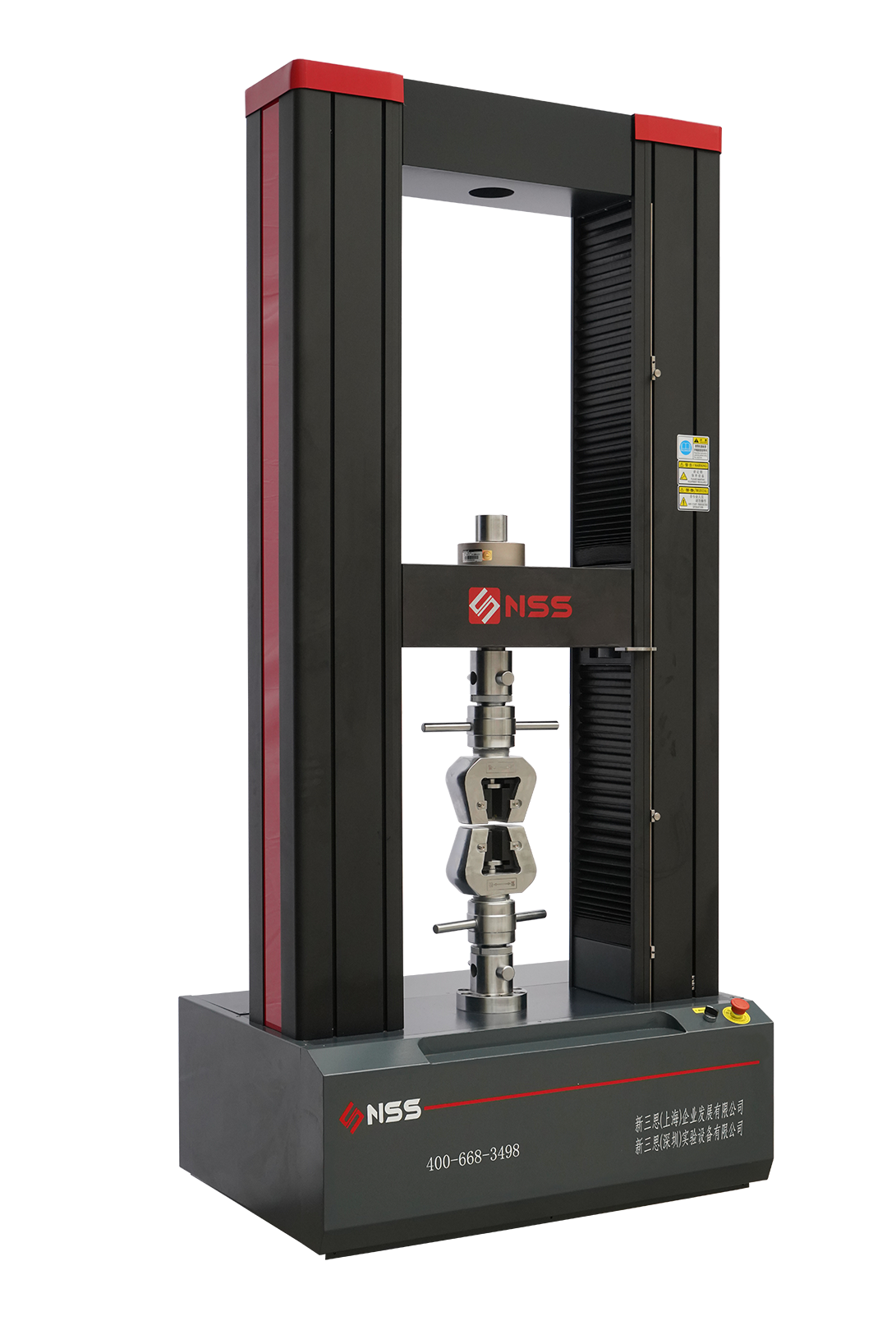

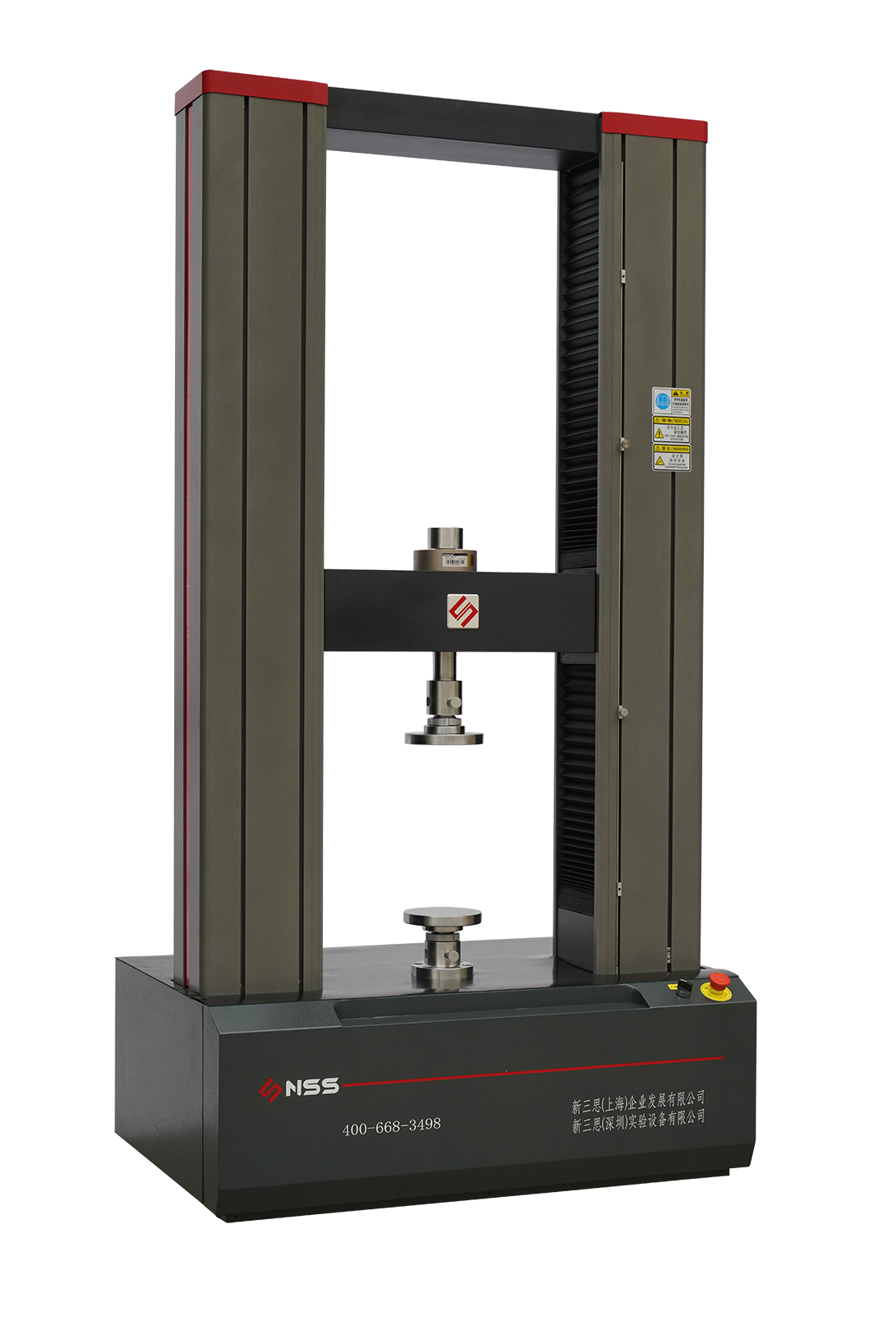

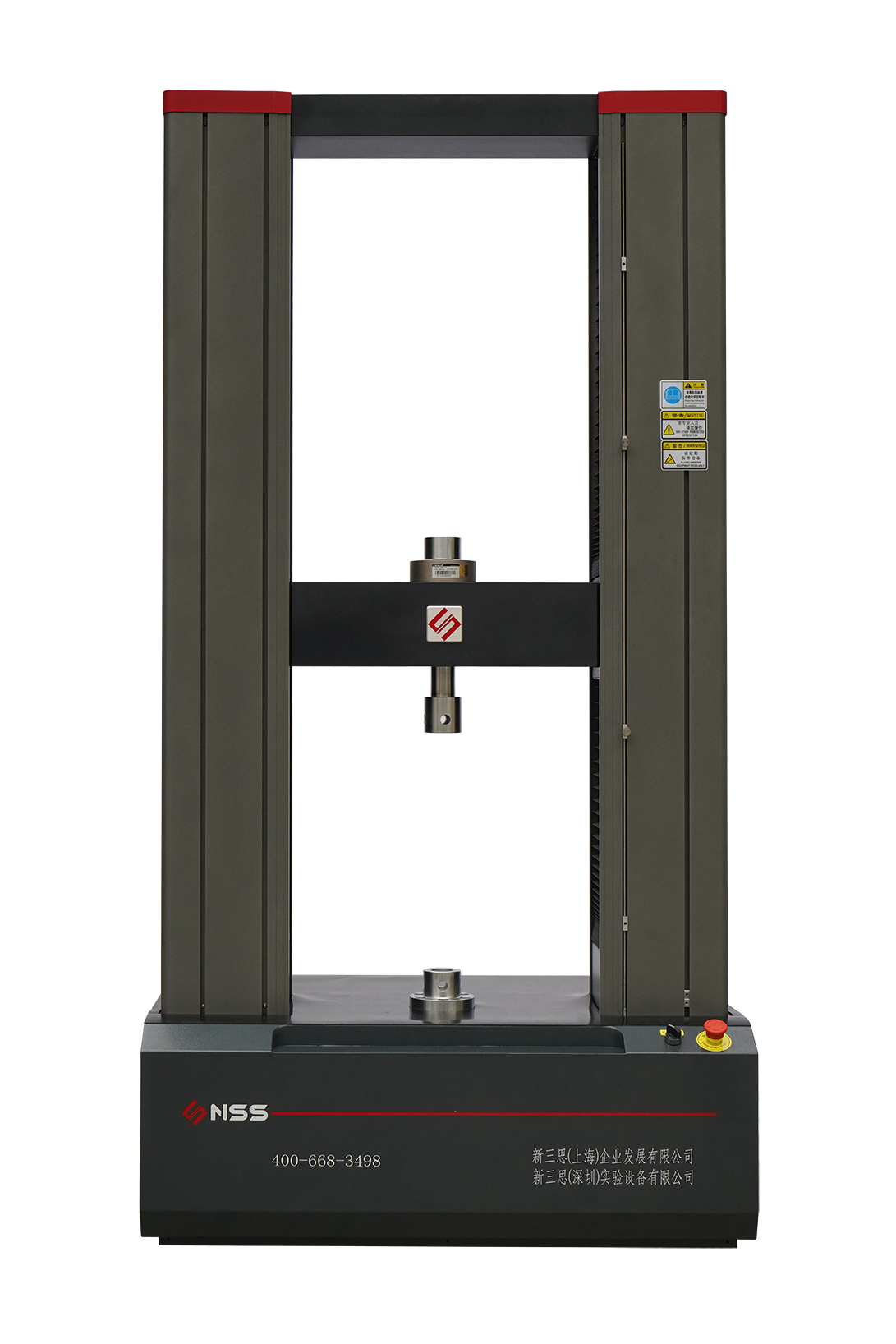

双柱落地式电子万能试验机

准确度等级

0.5级

测量

参数

试验力测量范围

0.4%～100%FS（满量程）

试验力示值误差

示值的±0.5%以内

试验力分辨率

最大试验力的1/500000，全程不分档，且全程分辨率不变

变形测量范围

0.2%～100%FS

变形示值误差

示值的±0.5%以内

变形测量分辨率

最大变形量的1/500000,全程不分档，且全程分辨率不变

主机

部分

主机试验空间

下空间/上空间/双空间

电机

日本品牌交流伺服电机

传感器

美国品牌传感器

丝杠

研磨滚轴丝杠

采样频率

不小于120HZ,可选配2000HZ

位移控制速率

600kN-0.001～250mm/min

控制器

上海新三思全数字试验机控制系统

测控软件

上海新三思全数字三闭环测控软件

可选

配件

轴向引伸计

详细参数见《具体解决方案》

横向引伸计

详细参数见《具体解决方案》

大变形

详细参数见《具体解决方案》

传感器

每台设备可加挂多个传感器，但都不能超出主机最大允许加载量程

数显千分表

用于专用压缩和弯曲夹具，用数显千分表测量模量

数显卡尺

用于测量试样尺寸，可由软件自动读取，测量范围0～200mm

光标尺

弹簧压缩试验中用于测量变形

特殊夹具

专用夹具需根据用户要求专门设计

主机

参数

外形尺寸

单空间：1100mm x785mm x2150mm

双空间：1100mm x 785mm x 2300m

单空间：1100mm x 810mm x 2260mm

双空间：1100mm x 810mm x 2600mm

单空间：

1400mm x 910mm x2680mm

有效拉伸空间

（不含拉伸夹具）

单空间：1000mm

双空间：950mm

单空间：1050mm

双空间：1000mm

单空间：1200mm

有效试验宽度

500mm

700mm

电源

380V／50Hz,±10%

功率

2KW

5KW

主机重量

约1300kg

约1500kg

约2500kg
